Приложение:
Это ручное управление используется в нефтяной, химической, фармацевтической промышленности, водоподготовке, на электростанциях, атомной энергетике и в других местах, для шаровых кранов, открытых на 90 градусов, дроссельных клапанов, пробковых клапанов и других клапанов, поддерживающих использование ручного сцепления.
They также может использоваться в соответствии с требованиями заказчика по соотношению скоростей продукта, температуре использования, уровню защиты, уровню защиты от коррозии.
Отрегулируйте настройку.Компания основана на внутреннем и международном рынках, клиенты в основном с Ближнего Востока, Европы и
Соединенные Штаты и другие известные зарубежные клапанные предприятия
Преимущества:
1. Небольшой размер, легкий вес и разумный дизайн.
2. Продукты серийные, а выходной крутящий момент соответствует пневматическим устройствам.
3. Отверстия для подключения турбины имеют два шпоночных паза, расположенных под углом 90 градусов друг к другу, чтобы пользователи могли выбирать относительное положение устройства.
с клапаном в соответствии с их потребностями
4. Подъем ограничительного тянущего кольца, вращение эксцентрикового устройства на 90 градусов с автоматическим ограничением ограничительного штифта для достижения пневматического,
в противном случае добиться ручного
5. Завод по производству продукции, оснащенный специальной смазкой и клапаном в сборе, общее уплотнение, пыленепроницаемость, водонепроницаемостьf защита.
Технический параметр:
Модель | Конфигурация привода | ИСО05211 Стандартный фланец | Рука как диаметр | Скорость соотношение | Нм | ||||
Подключение к приводу | Подключение к клапанам | ||||||||
Двойное действие (DA) | Весна Возвращаться (СР) | Центральное расстояние | Осевое отверстие | Центральное расстояние | Осевое отверстие | ||||
КС-1 | ДА50-85 | СР50-75 | Ф05/Ф07 | 14×14 | Ф05/Ф07 | 14×14 | 180 | 38:1 | 180 |
КС-2 | ДА95-110 | СР85-95 | Ф07/Ф10 | 17×17 | Ф07/Ф10 | 17×17 | 200 | 37:1 | 320 |
КС-3 | ДА125-140 | СР110-125 | Ф10/Ф12 | 22×22 | Ф07/Ф10/Ф12 | 22×22 | 280 | 35:1 | 680 |
КС-4 | ДА160-190 | СР140-160 | Ф10/Ф12/Ф14 | 27×27 | F10/F12 или F14 | 27×27 | 300 | 50:1 | 1200 |
КС-5 | ДА210-240 | СР190-210 | Ф14/Ф16 | 36×36 | F10/F14 или F12/F16 | 36×36 | 400 | 54:1 | 2100 |
КС-6 | ДА270-300 | СР240-270 | F16 | 46×46 | F16 | 46×46 | 500 | 58:1 | 3000 |
КС-7 | DA350 | СР300 | F16 | 46×46 | F16 | 46×46 | 600 | 66:1 | 3800 |
КС-320 | DA400 | СР350-400 | F25 | 55×55 | F25 | 55×55 | 500 | 320:1 | 6600 |

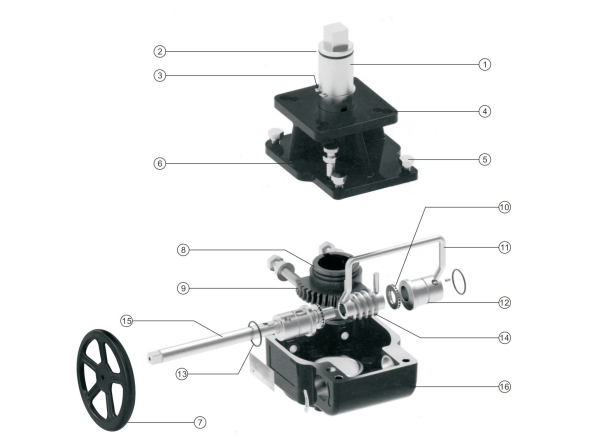

Список материалов:
НЕТ. | Имя | Материал | НЕТ. | Имя | Материал |
1 | Вал | Легированная сталь | 9 | Червячный редуктор | Ковкий чугун |
2 | Уплотнительное кольцо | Нитриловый каучук | 10 | несущий | Легированная сталь |
3 | Стопорное кольцо | Легированная сталь | 11 | Ручка | Нержавеющая сталь(304) |
4 | Верхняя крышка | Алюминиевый сплав | 12 | Эксцентриковая втулка | Легированная сталь |
5 | Крепление | Нержавеющая сталь(304) | 13 | Уплотнительное кольцо | Нитриловый каучук |
6 | Позиционный штифт | Легированная сталь | 14 | Червь | Легированная сталь |
7 | Маховик | Углеродистая сталь | 15 | Трансмиссионный стержень | Легированная сталь |
8 | Уплотнительное кольцо | Нитриловый каучук | 16 | Тело | Алюминиевый сплав |

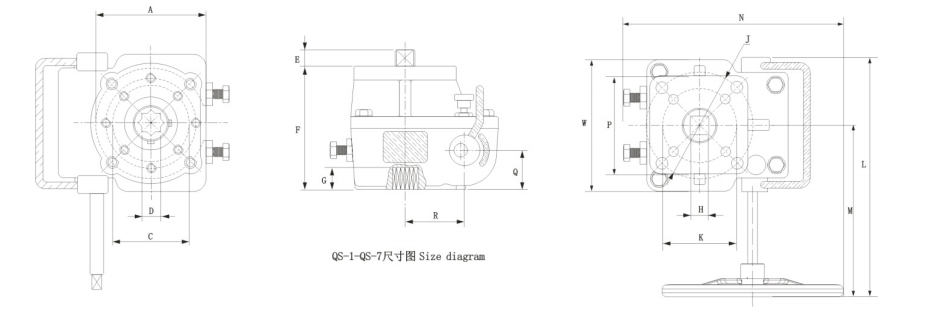

Технический рисунок:
Модель | КС-1 | КС-2 | КС-3 | КС-4 | КС-5 | КС-6 | КС-7 |
A | F07 | F10 | F12 | F12 | F14 | F16 | F16 |
C | F05 | F07 | Ф07/Ф10 | F10 | F10 | 1 | I |
D | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
E | 15 | 18 | 22 | 28 | 38 | 48 | 48 |
F | 105 | 110 | 130 | 165 | 177 | 192 | 200 |
G | 16 | 19 | 24 | 29 | 40 | 51 | 51 |
H | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
N | 192 | 185 | 290 | 339 | 436 | 516 | 600 |
W | 90 | 125 | 140 | 187 | 221 | 252.5 | 286.5 |
J | F07 | F10 | F12 | F14 | F16 | F16 | F16 |
K | F05 | F07 | F10 | F12 | F14 | I | I |
L | 190 | 240 | 272 | 358 | 405 | 447 | 525 |
M | 155 | 180 | 202 | 268 | 295 | 322 | 379 |
P | 70 | 94 | 113 | 129 | 165 | 165 | φ235 |
Q | 33 | 36 | 39 | 56 | 58.5 | 62 | 65 |
R | 44 | 54 | 65 | 82 | 109 | 134 | 148 |
Внешний диаметр маховика | φ180 | φ200 | φ280 | φ300 | φ400 | φ500 | φ600 |
Справочный вес (кг) | 3 | 4.5 | 7 | 13.7 | 22 | 32 | 56 |
