Технические параметры и характеристики
Модель | Крутящий момент (Нм) | Время движения | Приводной вал (мм) | Текущий | Мощность (Вт) | Мощность (Вт) | Фланец | |||
220 В переменного тока/24 В постоянного тока | Квадрат | Глубокий | 220 В переменного тока | 24 В постоянного тока | 110 В переменного тока | 220 В переменного тока/24 В постоянного тока/110 В переменного тока | 380 В переменного тока | |||
QTC03 | 30 | 10 | 11*11 | 15.5 | 0.24 | 2.5 | 0.5 | 6 |
| F03/F05 |
QTC05 | 50 | 30/15 | 14*14 | 18 | 0.24 | 2.2 | 0.5 | 10 | 0.15 | F05/F07 |
QTC08 | 80 | 30/15 | 14*14 | 18 | 0.25 | 3 | 0.6 | 12 | 0.17 | F05/F07 |
КТС10 | 100 | 30/15 | 17*17 | 22.5 | 0.33 | 6 | 0.66 | 20 | 0.22 | F05/F07 |
QTC15 | 150 | 30/15 | 17*17 | 22.5 | 0.35 | 7 | 0.7 | 25 | 0.24 | F05/F07 |
20/25 квартала | 200/250 | 30/15 | 22*22 | 26 | 0.48 | 10 | 0.96 | 40 | 0.28 | F07/F10 |
КТС40 | 400 | 30/15 | 22*22 | 26 | 0.52 | 10 | 1.4 | 45 | 0.3 | F07/F10 |
QTC60 | 600 | 30/15 | 22*22 | 32.5 | 0.9 | 12 | 1.8 | 90 | 0.5 | F07/F10 |
QTC80 | 800 | 40/20 | 27*27 | 32.5 | 1 | 16 | 2 | 120 | 0.5 | Ф10/Ф12 |
КТС100 | 1000 | 40/20 | 27*27 | 32.5 | 1.2 | 16 | 2.4 | 125 | 0.6 | Ф10/Ф12 |
КТС200 | 2000 | 44/22 | 27*27 | 32.5 | 1.5 | 20 | 3 | 160 | 0.75 | Ф10/Ф12 |
Особенности продукта
Этот тип электропривода предназначен для четвертьоборотных операций.
1. Корпус: материал корпуса - твердый алюминиевый сплав с жестким анодным окислением и полиэфирным порошковым покрытием, что обеспечивает высокую коррозионную стойкость и класс защиты IP67.
2. Двигатель: полностью закрытый двигатель клеточного типа, небольшой размер и инерция, большой крутящий момент.Класс изоляции F, что позволяет предотвратить перегрев двигателя;
3. Ручное управление: маленькая ручка надежна и энергосберегающая.Его можно использовать для ручного управления при отключении электричества;В автоматическом режиме его можно зафиксировать внутри зажима для удобства эксплуатации;
4. Индикатор: индикатор установлен на центральной оси, можно наблюдать за положением клапана;Конструкция наружного зеркала облегчает наблюдение за положением и предотвращает скопление капель воды;
5. Корпус: высокая герметизация, стандартный класс защиты IP67;
6. Концевые выключатели: механические и электронные концевые выключатели положения. Механический стопор Iвинт можно регулировать;Электронными концевыми выключателями можно управлять с помощью кулачка. Положение можно легко и точно установить, просто регулируя кулачок без какого-либо воздействия со стороны ручки;
7. Самоблокировка: точная конструкция турбо-червяка обеспечивает большой крутящий момент с высокой эффективностью и низким уровнем шума (макс. 50 децибел).Срок службы довольно длительный.Его функция самоблокировки может остановить обратное вращение.Приводная часть стабильна и надежна без дополнительной смазки;
8. Невыпадающий болт: болты не упадут при разборке крышки;
9. Применение: нижнее соединение соответствует стандарту ISO5211/DIN3337.Звездообразное квадратное отверстие удобно для линейного вращения штока квадратного клапана или вращения на 45°;Доступна как вертикальная, так и горизонтальная сборка;
10. Схема: схема управления соответствует стандарту однофазной или трехфазной проводки, разумная схема подключения и соединительная клемма могут соответствовать требованиям других дополнительных функций.

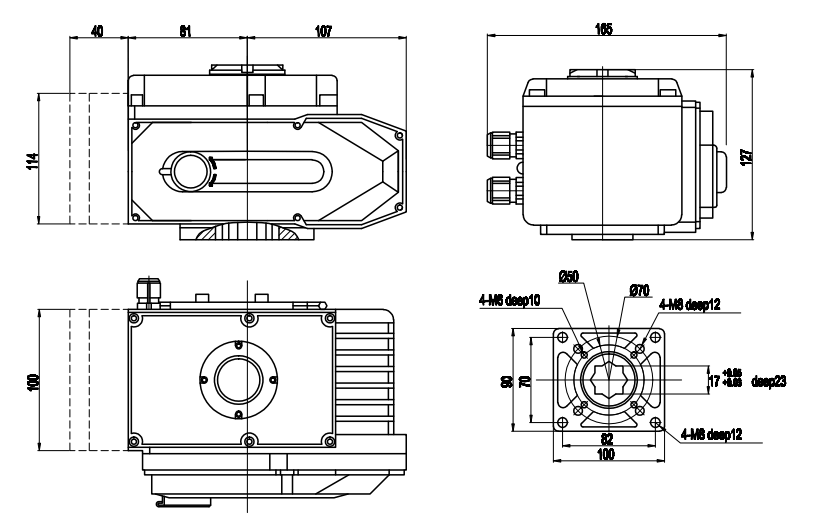

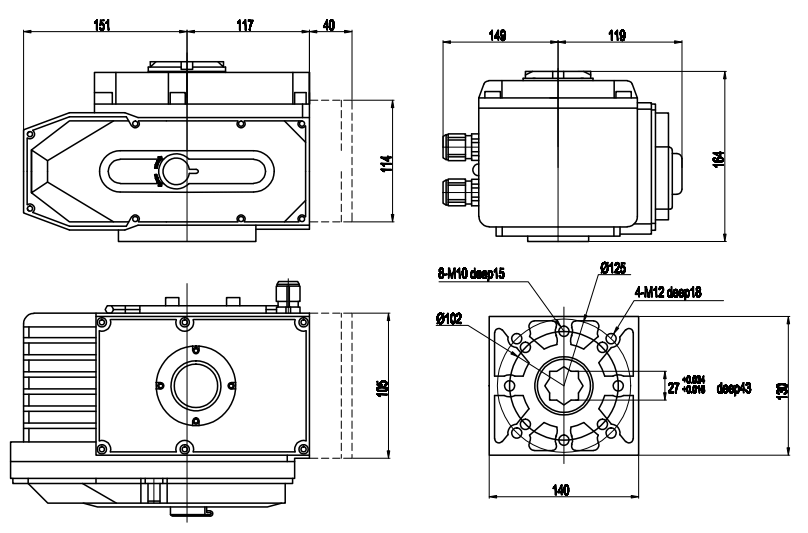

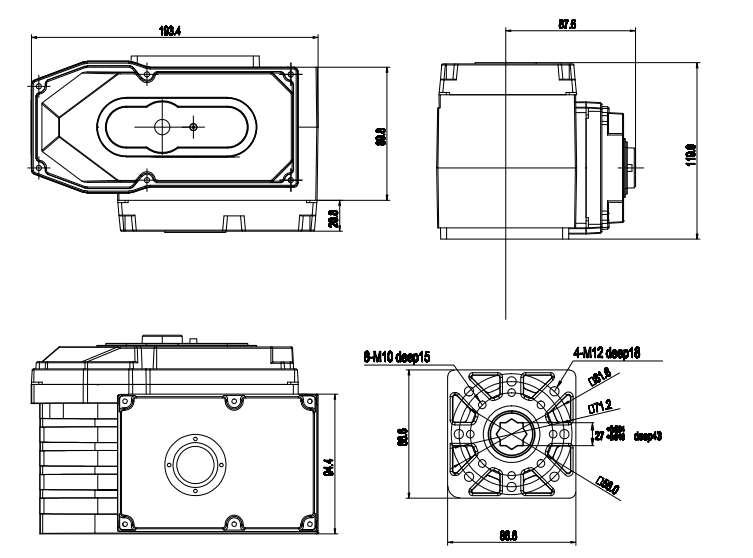

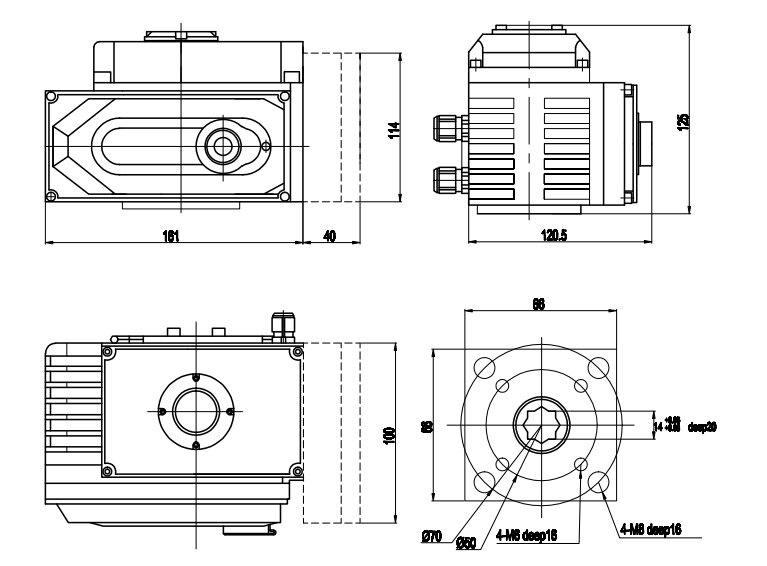

Измерение

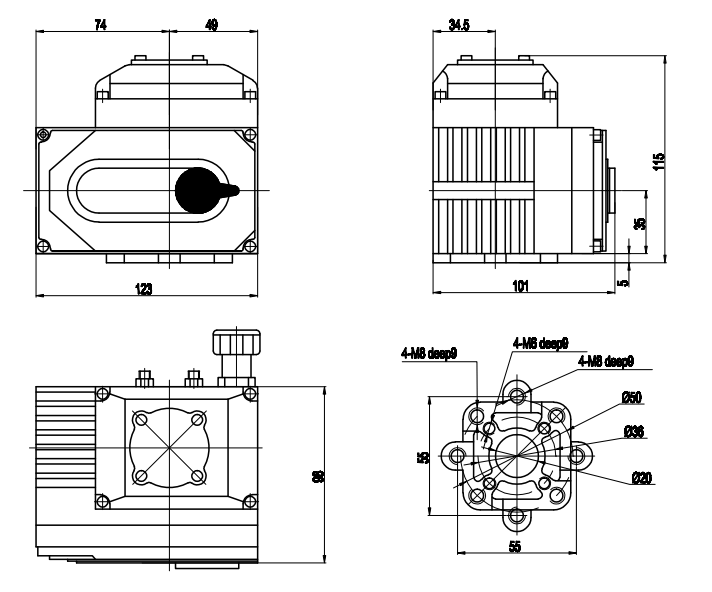

QTC03
QTC05/08
10/15 квартала
КТС20/40/60
КТС100/200
