| Количество: | |
|---|---|
Характеристики
Вращение | Стандартная регулировка 90°±5% |
Тело | Жесткий анодированный экструдированный алюминиевый сплав |
Цикл жизни | 1 000 000 циклов |
Весна | 65Мн |
Индикатор | Открыть/закрыть диск |
Остановки для путешествий | Внешний регулируется ± 5% в открытом/закрытом положении |
Поршень | Литой под давлением алюминиевый двойной поршень |
поршневой вал | Никелированная легированная сталь снижает трение |
Направляющие поршня | Самосмазывающиеся (полипропилен + GF) поршневые уплотнения Нитрил** |
Заглушки | Пудра Покрытие Литой под давлением алюминий |
Нижний Связь | Звездный квадрат ISO5211 |

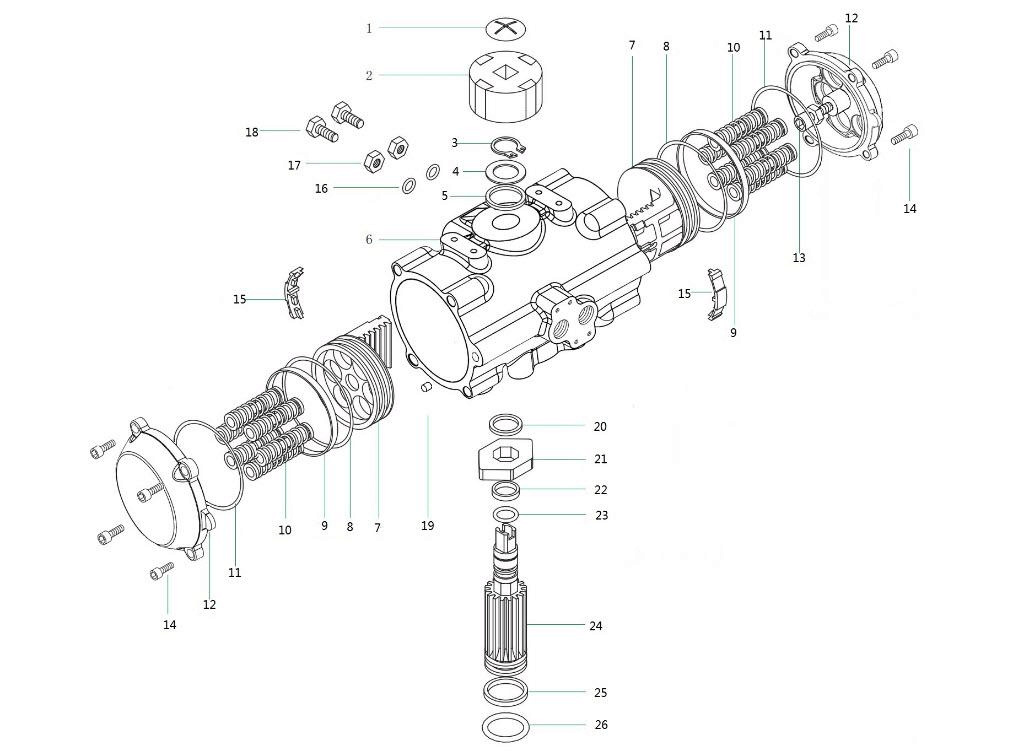

Чертеж со спецификацией и рекомендуемыми запасными частями
НЕТ. | Часть Описание | Кол-во | Стандарт Материал |
1 | Индикаторный винт | 1 | Пластик |
2 | Индикатор | 1 | Пластик |
3 | Стопорное кольцо | 1 | Нержавеющая сталь |
4 | Шайба | 1 | Нержавеющая сталь |
5 | Шайба вала | 1 | Пластик |
6 | Тело | 1 | Нержавеющая сталь |
7 | Поршень | 2 | Нержавеющая сталь |
8 | Поршневое уплотнительное кольцо | 2 | Витон/NBR |
9 | Поршневой подшипник | 2 | Пластик |
10 | Весна | 0-12 | 65Мн |
11 | Кольцевое уплотнение торцевой крышки | 2 | Витон/NBR |
12 | Торцевая крышка | 2 | SS |
13 | Ограничительный винт | 2 | SS |
14 | Винт с торцевой крышкой | 8 | SS |
15 | Поршневая направляющая | 2 | Нейлон 66 |
16 | Регулировка винта уплотнительного кольца | 2 | NBR |
17 | Регулировочная гайка | 2 | SS |
18 | Регулировочный винт | 2 | SS |
19 | Затыкать | 2 | NBR |
20 | Шайба вала | 1 | Пластик |
21 | Кэм | 1 | SS |
22 | Несущий | 1 | Пластик |
23 | Верхнее уплотнительное кольцо | 1 | Витон/NBR |
24 | Вал | 1 | SS |
25 | Нижний подшипник | 1 | Пластик |
26 | Нижнее уплотнительное кольцо | 1 | Витон/NBR |
