Характеристики
Дизайн | Симметричный Реечный механизм |
Контроль привод давления | Пневматический до 12 бар |Гидравлический до 210 бар |Природный газ до 200 бар. |
Крутящий момент | Вверх до 8500 Нм при подаче воздуха 5 бар |
Температура диапазон | -20°С до + 100°С |от -40°С до + 100°С |от -60°С до +80°С |
Покрытие | Эпоксидная смола Покрытие |
Цилиндр | Цилиндр с никелированными рабочими поверхностями, защищающими от коррозии, что обеспечивает долгий срок службы. срок службы прокладок |
Версии | Одинокий- или двойного действия |
Конец останавливаться | Adjustable герметичные концевые упоры +/- 5° |
Доступный параметры | Руководство аварийная активация |Время работы <0,5 секунды |Версия для кислого газа |
Сертификация | АТЕХ 94/9/EG, PED 2014/68/EU, одобрение TR-TS, SIL 3 в соответствии с.МЭК 61508,Машина директивы 2006/42/EG |
Гидравлический привод | 50~250 Бар |

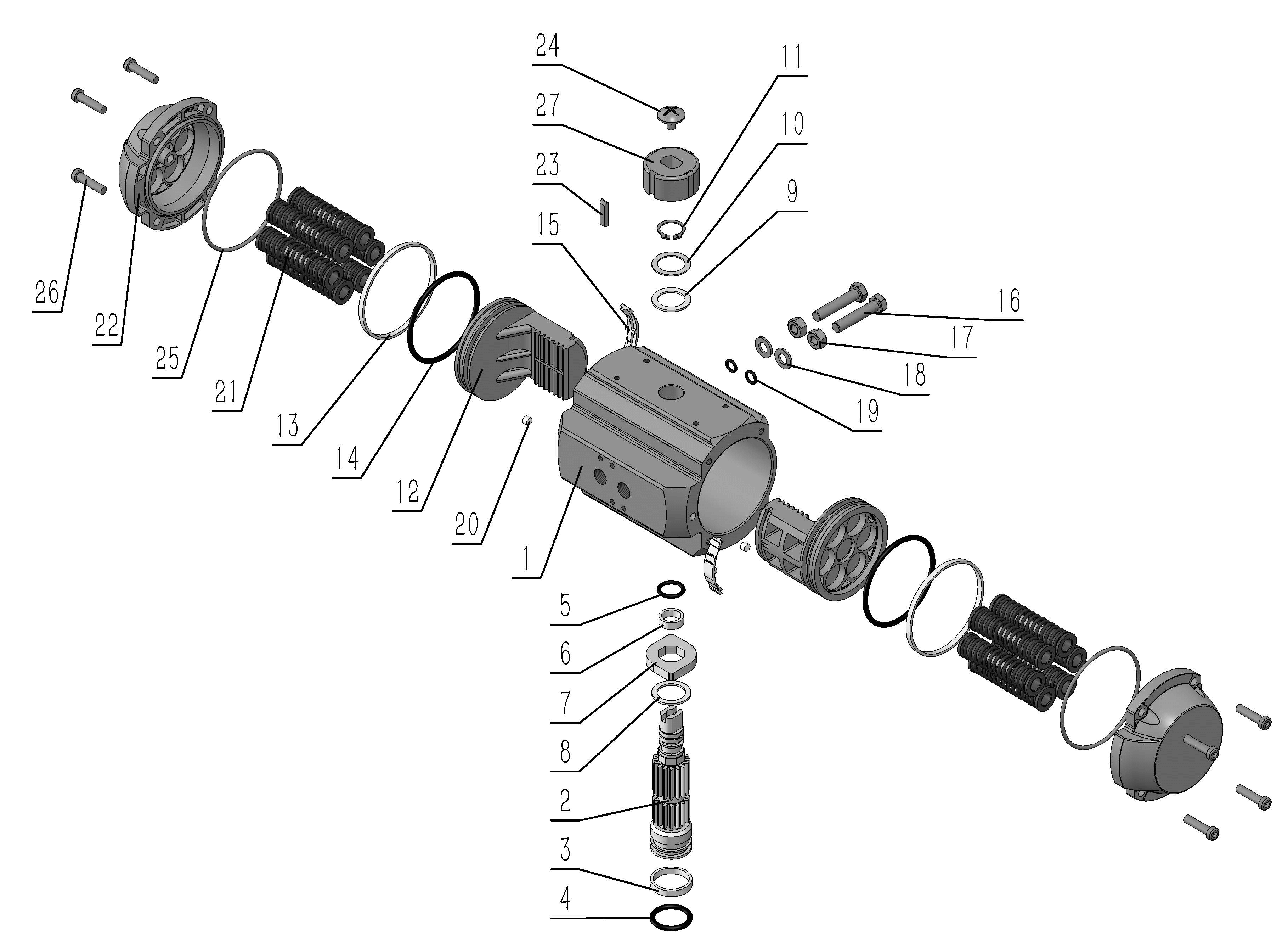

Спецификация материалов
НЕТ. | Описание детали | Кол-во. | Стандартный материал | Примечания |
1 | Тело | 1 | Алюминиевый сплав | Анодированный |
2 | Вал | 1 | Легированная сталь | Никелированная |
3 | Несущий | 1 | ПОМ |
|
4 | уплотнительное кольцо | 1 | НБР |
|
5 | уплотнительное кольцо | 1 | НБР |
|
6 | Несущий | 1 | ПОМ |
|
7 | Проставка | 1 | Легированная сталь |
|
8 | Подшипник вала | 1 | ПОМ |
|
9 | Подшипник вала | 1 | ПОМ |
|
10 | Шайба вала | 1 | Нержавеющая сталь |
|
11 | Пружинный зажим | 1 | Нержавеющая сталь |
|
12 | Поршень | 2 | Легированная сталь | Жесткий анодированный |
13 | Направляющее кольцо | 2 | ПОМ |
|
14 | уплотнительное кольцо | 2 | НБР |
|
15 | Поршневое кольцо | 2 | ПОМ |
|
16 | Регулировочный винт | 2 | Нержавеющая сталь |
|
17 | Регулировочная гайка | 2 | Нержавеющая сталь |
|
18 | Шайба | 2 | Нержавеющая сталь |
|
19 | уплотнительное кольцо | 2 | НБР |
|
20 | Затыкать | 2 | НБР |
|
21 | Весна | 4-12 | Стальная пружина | Цинк-фосфатное покрытие |
22 | Торцевая крышка | 2 | Легированная сталь | Эпоксидное покрытие |
23 | Регулировочный винт | 2 | Нержавеющая сталь |
|
24 | Регулировочная гайка | 2 | Нержавеющая сталь |
|
25 | уплотнительное кольцо | 2 | НБР |
|
26 | Болты | 8 | Нержавеющая сталь |
|
27 | Индикатор | 1 | Пластик |
|
28 | Орех | 1 | Пластик |
|
Характеристика продукта
1. Корпус: алюминий с жестким анодированием.
2. Вал: углеродистая сталь с ENP (нержавеющая сталь в качестве опции)
3. Регулировочный стержень: картонная сталь с ENP. (СС как опция)
4. Поршень: алюминий с жестким анодированием
5. Уплотнительное кольцо: NBR от бренда Hansen.
6. Пружина: 55CrSi с обработкой фосфатом цинка.
7. Торцевая крышка: алюминий с эпоксидным покрытием.
8. Корпус: 40u жесткое анодное окисление;
9. Покрытие вала: высокая точность, обработка ENP 20u;
10. Можно настроить различный угол вращения;
11. Срок службы не менее 1 миллиона циклов;
